重大突破

　　对于生物医学研究，著名物理学家理查德·费曼有句名言：“...很多基础生物学的问题是很容易被回答的；你只是需要看到它们就够了”。这句话一定程度上说明了直接观察的光学显微镜对于细胞生物学、发育生物学、免疫学、病理药理学等生物医学研究的重要性。但是受衍射极限的限制，传统光学显微镜的分辨率理论上只能达到光波长的一半。近20年来，超分辨荧光显微成像技术的出现有效打破了光学衍射极限的束缚。基于单分子定位技术的超分辨显微镜（SMLM）和受激发射损耗显微镜（STED）以及结构光照明超分辨显微镜（SIM）等技术在众多课题组的努力下都得到了长足发展，尤其是结构光照明显微镜由于成像速度快、光毒性小、无需特殊荧光标记等优势，已成为生命科学领域尤其是活细胞成像中最受欢迎的技术手段。近期，苏州医工所李辉课题组围绕着结构光照明超分辨显微成像方法、高保真SIM重构算法、以及国产化的SIM显微镜研制等方面取得了一系列重要进展。

　　三维成像方法因可以获取到更多的生物样品信息而备受关注。但是现有的三维成像不可避免的带来离焦模糊和时间分辨率差的问题，很难用于对样品的快速三维动态成像。为了实现对厚样品的快速三维成像，李辉课题组发展了基于数字微镜阵列器件(DMD)和液体变焦透镜（ETL）的结构光照明层切显微技术，并开发了基于两张原始图像的层切成像算法。该方法将传统的三维层切成像的速度提高了数倍以上，课题组利用该技术对斑马鱼和大脑血管的心血管系统进行了高速动态成像，清晰地显示了心脏跳动期的收缩-舒张过程以及腹部血管的蠕动特性。相关成果以“Four-dimensional visualization of zebrafish cardiovascular and vessel dynamics by a structured illumination microscope with electrically tunable lens”为题发表在Biomedical Optical Express（2020）上，其中博士生陈冲为论文第一作者。

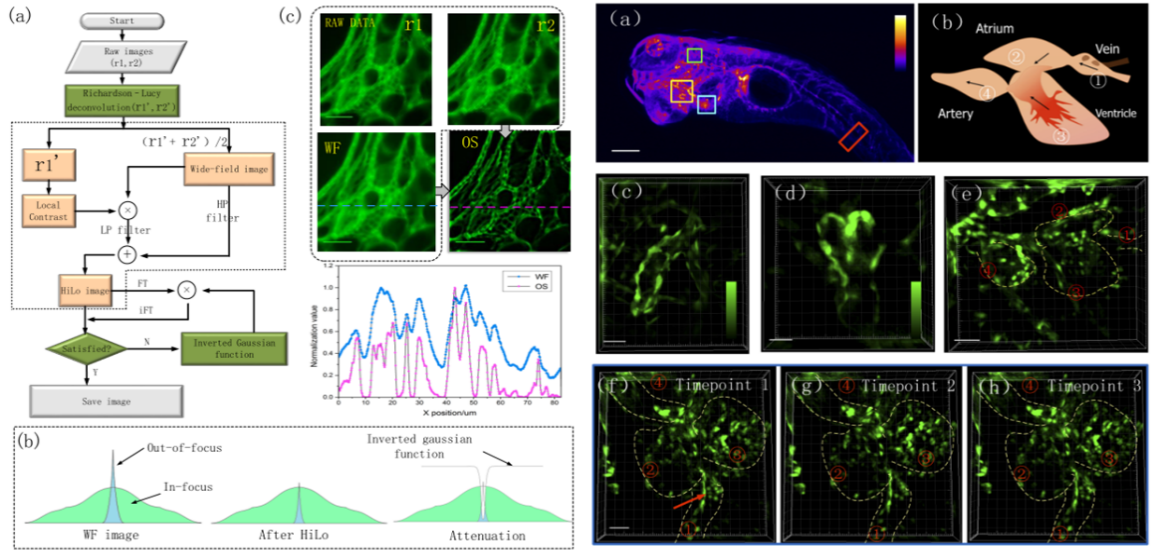

　　图1 基于两张正反图像的结构光照明层切算法（左）；斑马鱼心脏跳动过程的快速三维成像（右）。

　　结构光照明超分辨成像技术在多种纳米尺度的亚细胞结构研究中已经得到广泛的应用。但是对于具有大动态范围的样本，例如聚集的细胞囊泡，样品中荧光较强的聚集性区域和亮度较弱的稀疏区域不能同时呈现。现有的SIM方法针对这种样品无法重建出高质量的图像。对此，李辉课题组提出了一种采用多重曝光采集的高动态SIM成像方法HDR-SIM，采集三组不同强度照明的SIM图像然后融合出一帧超分辨图像。用HDR-SIM，强度相差400多倍单个和聚集的荧光小球样本在同一张SIM超分辨图中可以同时观察到，并且对分辨率不会产生影响。在使用本方法观测不同尺度的细胞囊泡结构，单个小囊泡和大的囊泡聚集都可以同时获得清晰的分辨。相关成果以“High Dynamic Range Structured Illumination Microscope Based on Multiple Exposures”为题发表在Frontiers in Physics (2021)上，其中梁永为论文第一作者。

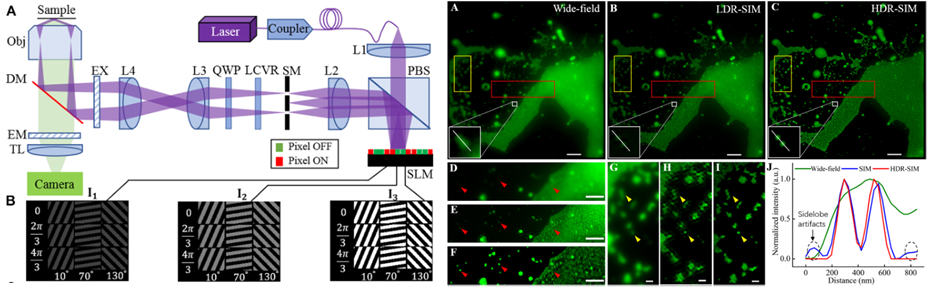

　　图2 高动态SIM成像原理（左）；“聚集-单个”的荧光小球高动态SIM成像（右）。

　　在结构光照明成像过程中，超分辨图像重建算法尤为关键。SIM重建算法的一些固有缺陷造成超分辨图像中经常出现重构伪影，使得SIM图像的保真度经常受到质疑，并且图像重建时需要完成一系列复杂的参数设定，限制着普通用户对SIM技术应用。李辉课题组开发了一种基于点频谱优化的高保真SIM重建算法。该算法有效克服了常规SIM算法极易产生重构伪影且光学层切能力差的问题，对不同质量原始数据的处理均能获得具有极少伪影和良好光学层切的高质量超分辨图像，有效提高了SIM成像的保真度。同时，该算法对OTF失配和用户自定义参数不敏感，使用生成的理论OTF和较少的参数即可重构高质量SIM图像，降低了SIM成像对实验实施和后处理重构的高要求，提升了算法对普通用户的友好度。相较于几种传统的SIM算法, HiFi-SIM算法对多种不同图像质量、不同样品复杂度、不同图像来源(商用设备/自主搭建SIM系统)的原始数据进行重建, HiFi-SIM均展现出了最少的重建伪影和最优的图像质量。相关成果以“High-fidelity structured illumination microscopy by point-spread-function engineering”为题发表在国际光学类顶级期刊Light: Science & Applications (2021) 上，其中文刚为论文第一作者。

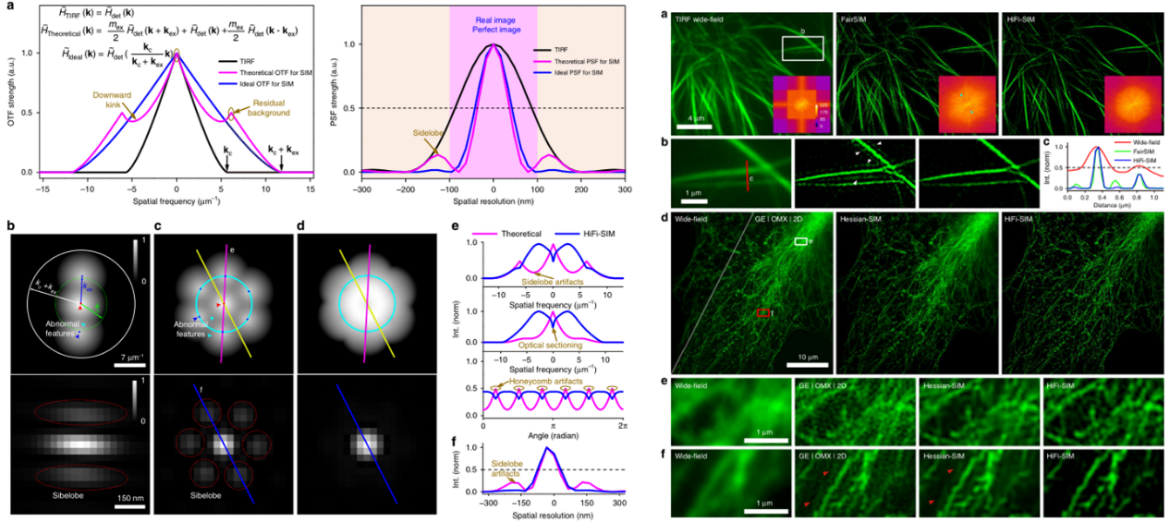

　　图3 高保真结构光照明超分辨成像重建算法HiFi-SIM（左）；细胞结构HiFi-SIM与其他算法重建结果比较（右）。

　　李辉课题组自2014年以来一直专注SIM成像的技术创新、仪器研发和应用推广，开发了多种形式的结构光照明显微镜系统。最近，基于课题组最新的研究成果，研发了一套可集成于显微镜下层光路的结构光照明插件，具有结构紧凑、方便易用等特点。插件可配置国产倒置荧光显微镜，实现了SIM超分辨成像系统的国产化替代。首台机器已经于近期交付某大学用户进行试用。

 图4 插件式结构光照明超分辨成像系统

　　以上工作得到了国家重点研发计划项目和国家自然科学基金委项目的支持。

　　论文链接：

　　https://www.osapublishing.org/boe/fulltext.cfm?uri=boe-11-2-1203&id=426449

　　https://www.frontiersin.org/articles/10.3389/fphy.2021.648174/full

　　https://www.nature.com/articles/s41377-021-00513-w
